OPGW Glasfaserkabel SM 24 Kernstromsystem Hochspannungs-Erdleitung Kommunikationsbau
SM OPGW Glasfaserkabel
,24 Kern-OPGW-Glasfaserkabel

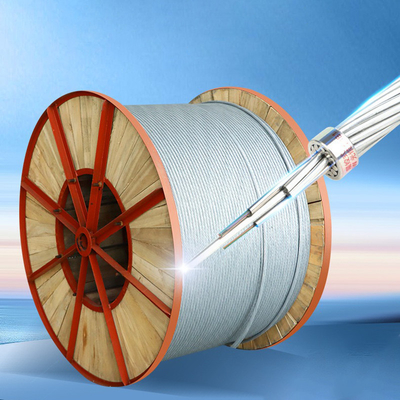

OPGW Glasfaserkabel SM 24 Kern

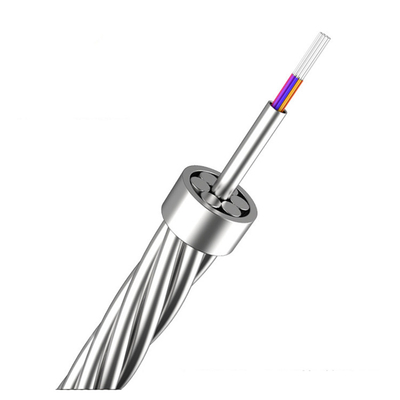

Ein zentrales Rohr aus Edelstahl (das die optische Faser im Inneren enthält) ist von einer oder zwei Schichten aus aluminiumbeschichtetem Stahl (ACS) oder gemischten ACS- und Aluminiumlegierungsdrähten umgeben.Die Konstruktion des Aluminiumrohrs aus Edelstahl erhöht den Querschnitt von Aluminium, um eine bessere Fehlstrom- und Blitzwiderstandsfähigkeit zu erreichenEs ist für Übertragungsleitungen geeignet, die einen kleinen Durchmesser und einen großen Fehlerstrom erfordern.
OPGW-Faseroptikkabel Eigenschaften:
1) Der Durchmesser des OPGW-Optischen Kabels ist klein, die zusätzliche Belastung des Turms gering und die Zugfestigkeit hoch.
2) Durch eine hervorragende Strangtechnik hat die Faser eine gute Überlänge und kann sich im Rohr frei bewegen.Sie hält die Glasfaser frei von Spannungen, wenn das Kabel einer Spannung ausgesetzt ist.
3) Die Glasfaser wird durch ein Edelstahlrohr geschützt.
OPGW-Anwendungen für Glasfaserkabel:
¢ Anpassung an den Austausch alter Bodenleitungen und neuer Hochspannungs-Bodenleitungen.
- Anwendbar auf Leitungen, die Blitzschutz und Kurzschlussleitung benötigen.
Technische Daten:
| Artikel 1 | Einheit | Technischer Parameter |
| Art der Faser | / | G. Ich weiß.652 |
| Dämpfung der Faser | 1310nm ((dB/km) | ≤ 035 |
| 1550nm ((dB/km) | ≤ 021 | |
| Koeffizient der linearen Expansion | ×10-6/oC | 13.9 |
| Gleichstromwiderstand (bei 20 oC) | Ohm/km | 0.52 |
| Kurzstrom (1s, 40°C bis 200°C) | kA | 6.5 |
| Kurzstromkapazität (1s, 50 °C bis 200 °C) |
kA2.S | 126.8 |
| Höchst zulässige Temperatur | oC | 200 |
| Höchstzulässige Spannung (40% RTS) | kN | 43.92 |
| Alltäglicher Stress (25%RTS) | kN | 21.96 |
| Mindestzulässiger Biegeradius | Betrieb: mm | 228 |
| Einrichtung: mm | 300 | |
| Lagertemperatur und Installationstemperatur | Lagerung oC | -40 ~ +80 |
| Anlage oC | -10 ~ +50 |
