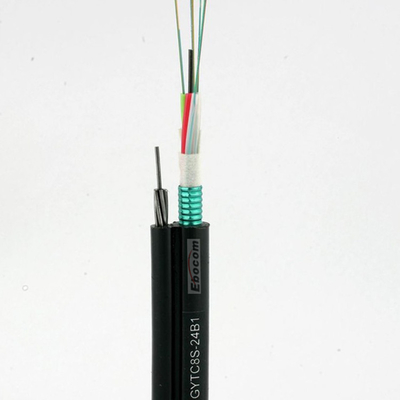

GYTC8S Fig. 8 roter Teil des Rohrsolomodus G652D der Selbsthilfe der Basis des Glasfaserkabel 2-14
GYTC8S Figur 8 roter Suelta
Beschreibung
GYTC8S Glasfaserkabel, die Struktur des Kabels besteht aus hochmodulärem Kunststoff, mit einem wasserdichten Kompositionsrohr, einmodischem und mehrmodischem Glasfaser,Metallverstärkte Aufhängungsleitung, Stahl-PE-Zementhülle von selbsttragendem losen Rohr-Twisted-Outdoor-Kommunikationskabel.Der kompakte kreisförmige Kabelkern besteht aus einem losen Hülsen (Verpackungsdichtung) und einem in der Mitte verstärkten Kern, und die Lücke des Kabelkerns wird mit einer wasserdichten Verbindung gefüllt. Nachdem das metallverstärkte Kabel parallel zum Kabelkern gelegt wurde, bildet die PE-Hülle den Kabelkern.und der Kabelkern ist längs mit einem plastisch überzogenen Stahlstreifen aus Kunststoff bedeckt
Hauptmerkmal
* Präzise Steuerung der zusätzlichen Länge der Faser zur Gewährleistung einer guten Zugfestigkeit und Umweltschutzmerkmale des Kabels.
* Doppelseitiges, mit Kunststoff beschichtetes Stahlband bietet eine ausgezeichnete Feuchtigkeitsbeständigkeit und seitliche Kompressionsbeständigkeit.
* Verzinkte Stahlstränge gewährleisten die Zugfestigkeit, die für die selbsttragende Kabelanlage erforderlich ist.
* Das Kabel eignet sich für selbsttragende Oberleitungen mit einer Spannweite von 100 m oder weniger.
Anwendungsbereich
Dieses Produkt eignet sich für die Fern- und Bürokommunikation.
Spezifikationen der Fasern:
| Technischer Parameter der G.652D (B1.3) einmodischen Glasfaser | |||
| Eigenschaften | Bedingungen | Bestimmte Werte | Einheiten |
| Optische Eigenschaften | |||
| Modusfelddurchmesser (MFD) | 1310 nm 1550 nm |
9.2 ± 0.4 100,4 ± 0.8 |
μm μm |
| Schnittwellenlänge (λcc) | ≤ 1260 | m | |
| Dämpfungskoeffizient | 1310 nm 1383 nm 1550 nm |
< 035 < 035 < 022 |
dB/km dB/km dB/km |
| Makrobeugenverlust | φ75 mm, 100 Kreise, bei 1550 nm | ≤ 01 | dB |
| Nicht-Einheitlichkeit der Dämpfung | ≤ 005 | dB | |
| Dispersionskoeffizient | 1288 bis 1339 nm 1271 bis 1360 nm 1550 nm |
≤ 3.5 ≤ 53 ≤ 18 Jahre |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Null-Dispersionswellenlänge | 1300 bis 1324 | m | |
| Maximal Nullverstreuungsneigung | ≤ 0093 | Ps/(nm2.km) | |
| Gruppenbrechungsindex (typischer Wert) | 1310 nm 1550 nm |
1.466 1.467 |
|
| Geometrische Eigenschaft | |||
| Durchmesser der Verkleidung | 125.0±1.0 | μm | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | ≤ 08 | μm | |
| Nicht kreisförmiges Verkleidungsmaterial | ≤ 10 | % | |
| Durchmesser der Beschichtung | 245.0±10 | μm | |
| Fehler bei der Konzentrizität der Verkleidung/Beschichtung | ≤ 120 | μm | |
| Nichtkreisförmige Beschichtung | ≤ 8 | % | |
| Durchmesser der farbigen Beschichtung | 250.0±15 | μm | |
| Mechanische Eigenschaften | |||
| Kürbeln (Radius) | ≥ 4 | m | |
| Belastungssicherung | > 069 | Durchschnitt | |
| Kraft der Beschichtungsstreifen | Durchschnittswert Spitzenwert |
1.0-5.0 1.3-8.9 |
N N |
| Dynamische Spannungskorrosionsempfindlichkeitsparameter (nd Wert) | ≥ 20 | ||
