Alle dielektrischen selbsttragbaren Glasfaserkabel Single Jacket ADSS 12 24 48 Kern für die Kommunikation
Kern ADSS-Lichtwellenleiter-48
,mit einer Breite von mehr als 20 mm
,single jacket ADSS communication cable

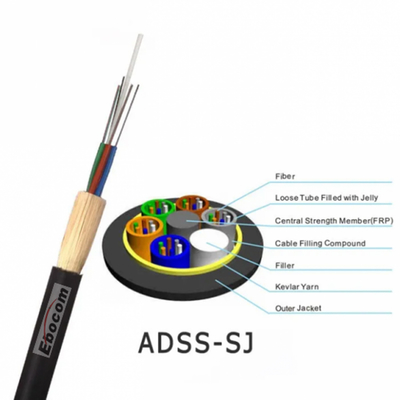

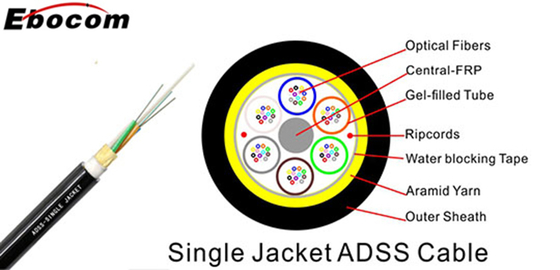

Beschreibung
Merkmale
Vollständig dielektrisch:
Besteht vollständig aus nichtmetallischen, isolierenden Materialien, wodurch verhindert wird, dass elektrischer Strom durch das Kabel fließt, und es sicher für den Einsatz in der Nähe von Hochspannungsleitungen ist.
Selbsttragend:
Die interne Struktur des Kabels bietet ausreichend mechanische Festigkeit, um das Eigengewicht und äußere Belastungen zu tragen, wodurch ein separates metallisches Stützkabel überflüssig wird.
Wasserdicht:
Lose Adern innerhalb des Kabels sind mit einem wasserblockierenden Gel gefüllt, um die optischen Fasern vor Feuchtigkeit zu schützen und eine stabile Leistung zu gewährleisten.
SZ-Verseilung:
Die Glasfaseradern sind innerhalb des Kabels gegenläufig (oder SZ-verseilt), was Spielraum für einen einfacheren Zugang in der Mitte der Spannweite bietet und die Fasern vor Installationsbelastungen und Umwelteinflüssen schützt.
Hochfest:
ADSS-Kabel enthalten Verstärkungselemente, wie z. B. Aramidgarn, um die hohe mechanische Festigkeit zu gewährleisten, die für lange Spannweiten und anspruchsvolle Anwendungen in der Luft erforderlich ist.
Spurfestes Mantelmaterial:
Für die Installation in elektrischen Feldern ist ein spezieller, spurfester Polyethylen-Außenmantel (TRPE) erhältlich, um Erosion und Schäden durch Trockenbogenbildung zu verhindern.
Physikalische Parameter
| Spannweite (m) | Eis+Wind:0mm+35m/s | Eis+Wind:12mm+30m/s | ||||||
|---|---|---|---|---|---|---|---|---|
| Kabel-Außendurchmesser (mm/in) | Kabelgewicht (kg/km)/(lb/kft) | Max. Zugspannung (N/lb) | Max. Durchhang (%) | Kabel-Außendurchmesser (mm/in) | Kabelgewicht (kg/km)/(lb/kft) | Max. Zugspannung (N/lb) | Max. Durchhang (%) | |
| 100 | 13,9/0,5472 | 152/102,01 | 7578/1704 | 2 | 13,8/0,543 | 150,0/100,67 | 6621/1489 | 2 |
| 200 | 14,3/0,562 | 161/108,05 | 10430/2346 | 3 | 14,1/0,555 | 157,0/105,37 | 9000/2024 | 3 |
| 400 | 15,9/0,625 | 199/133,56 | 23221/5223 | 3 | 15,4/0,606 | 187,0/125,50 | 19225/4331 | 3 |
| 500 | 16,7/0,657 | 220/147,65 | 30590/6881 | 3 | 16,1/0,633 | 204,0/136,91 | 24885/5598 | 3 |
| 600 | 16,3/0,641 | 209/140,27 | 26952/6063 | 4 | 15,7/0,618 | 196,0/131,54 | 22154/4983 | 4 |
| 800 | 16,5/0,649 | 216/144,97 | 29452/6625 | 5 | 15,9/0,625 | 201,0/134,90 | 24042/5408 | 6 |
| 1000 | 16,7/0,657 | 221/148,32 | 31271/7034 | 6 | 16,1/0,633 | 204,0/136,91 | 24407/5490 | 6 |
* Die obige Tabelle deckt nicht alle verfügbaren Typen ab. Andere ADSS-Kabel können auf Kundenwunsch entsprechend unterschiedlichen Spannweiten und Durchhangbedingungen hergestellt werden.
| Mindestbiegeradius: | Maximale Druckbelastung: | 4000N | |
| Bei der Installation: | 20×OD | Wiederholter Stoß: | 4,4 N.m (J) |
| Während des Betriebs | 10×OD für unbewehrte Kabel | Verdrehung (Torsion): | 180×10 Mal, 125×OD |
| 20×OD für bewehrte Kabel | Zyklisches Biegen: | 100 Zyklen | |
| Temperaturbereich: | |||
| Betriebstemperaturbereich: | -40℃(-40℉) bis +70℃(+158℉) | Druckfestigkeit: | 263N/cm (1250lb/in) |
| Lagertemperaturbereich: | -50℃(-58℉) bis +70℃(+158℉) |
