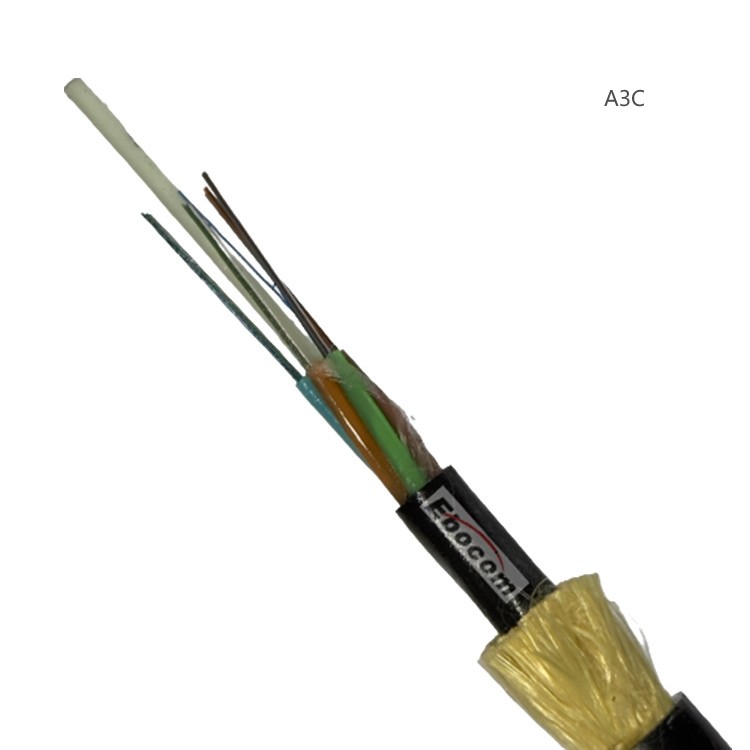

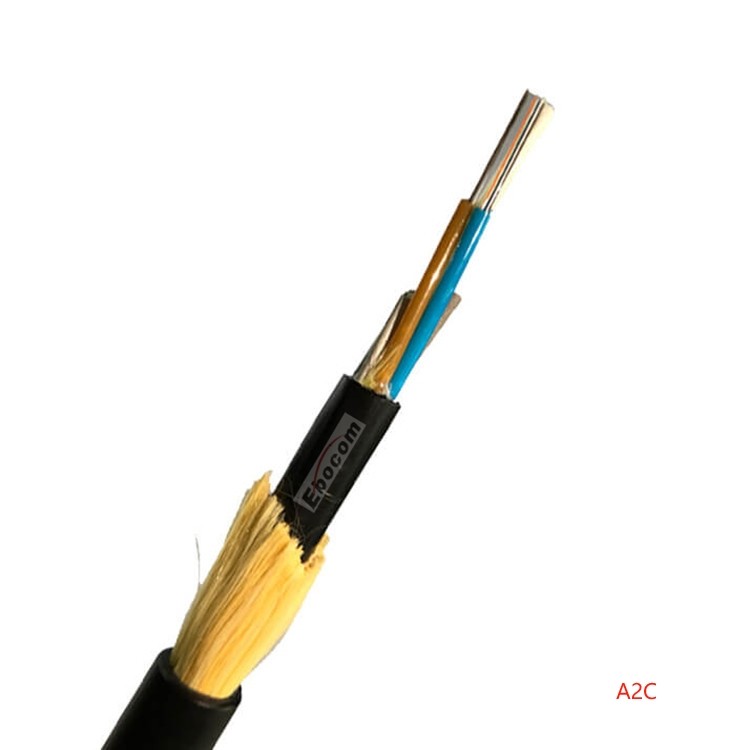

Layer-Stranded-ADSS-Glasfaserkabel
ADSS-Glasfaserkabel

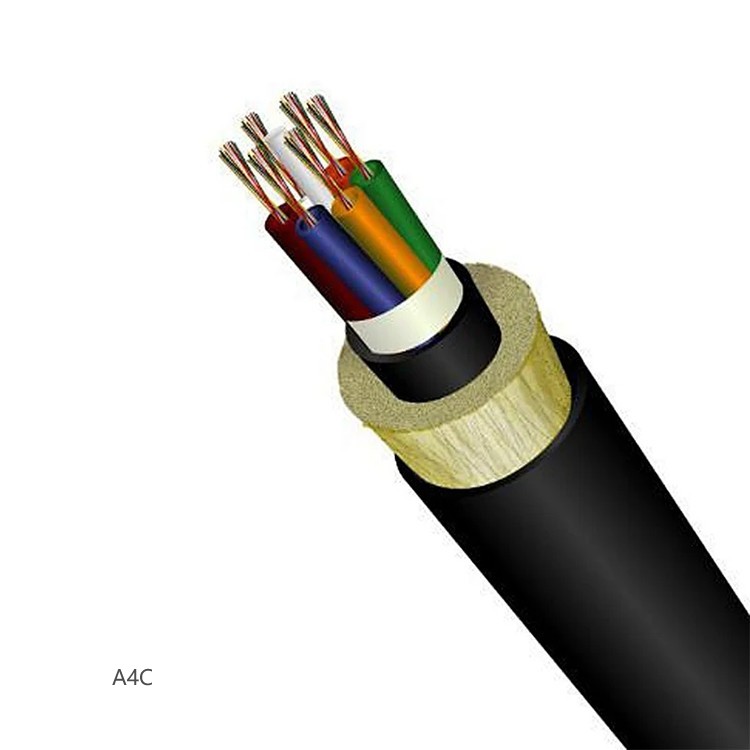

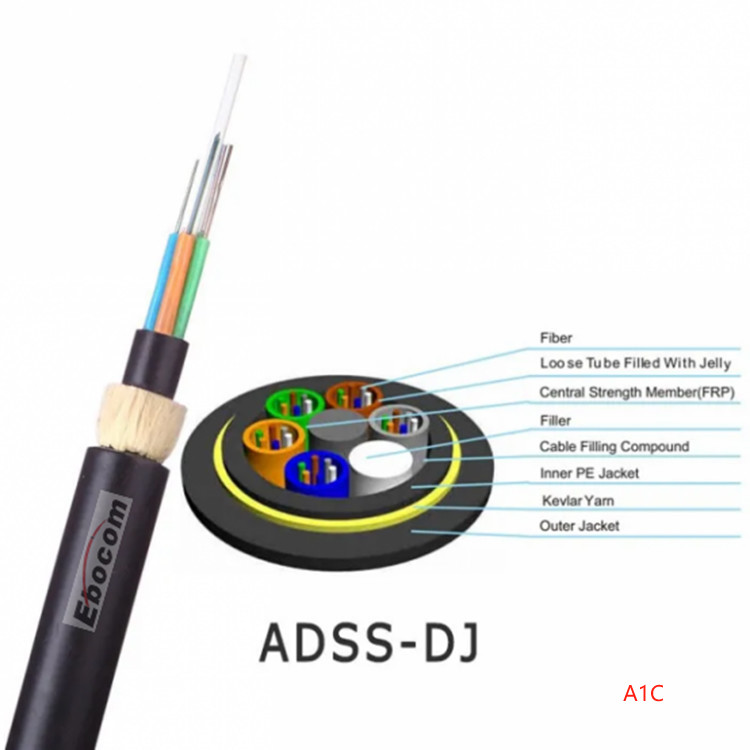

Die optische Faser und die wasserdichte Salbe im Schichtstrang-ADSS-Optikkabel werden gleichzeitig dem losen Rohr der Faser hinzugefügt.und dann werden verschiedene lose Rohre auf das zentrale Festigkeitselement (normalerweise FRP) gewundetAramidgarne, schließlich mit PE- oder AT-Schicht extrudiert.Die ADSS Glasfaserkabel losen Rohr dieser Struktur und die Füllung Salbe der zentralen Festigkeit Mitglied sind vollständig zusammen verdreht, um seine wasserdichte Leistung zu gewährleisten, und es gibt verschiedene Anti-Lateral-Druck-Maßnahmen nach verschiedenen Anforderungen.
Eigenschaften von ADSS-Faseroptikkabeln:
- ADSS-Faseroptikkabel können ohne Stromanschluss aufgestellt werden;
- Leichtes Gewicht, kleiner Kabeldurchmesser, geringe Belastung des Turms;
- Große Spannweite, bis zu 1200 m;
- Einheitliche Anlagen für die Errichtung von Anlagen für die Errichtung von Anlagen
- Nichtmetallische Struktur, Blitzschutz;
- Importierte Aramidfasern mit guter Zugfestigkeit und Temperaturfähigkeit, geeignet für schwierige Wetterbedingungen im Norden;
- Lange Lebensdauer, die Lebensdauer kann 30 Jahre erreichen.
Mehrfache Legemethoden:
Für verschiedene Anlässe geeignet, wie z. B. Überkopplung, Direktbegraben, Rohrleitung, Unterwasser usw., ist die Überlänge besser zu kontrollieren und die Anzahl der Kerne groß.
Mechanische Leistung:
| Artikel 1 | Einheit | Spezifikation | ||||||||||||
| Faserzahl | 4 bis 8 | 10 bis 18 | 14 bis 24 | 38 bis 48 | 38 bis 48 | 50 bis 60 | 62 bis 72 | 74 bis 84 | 86 bis 96 | 98 bis 108 | 110 bis 120 | 122 bis 132 | 124 bis 144 | |
| Kabelgewicht | in kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Span | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN: | 1.5 | ||||||||||||
| MAT | KN: | 4 | ||||||||||||
| RTS | KN: | 10 | ||||||||||||
| Min. Biegeradius (dynamisch) | mm | 20D | ||||||||||||
| Min. Biegeradius (statisch) | mm | 10D | ||||||||||||
| Die Zugfestigkeit | N | 1350 | ||||||||||||
| Betriebstemperatur | °C | -40 ~ +70 | ||||||||||||
| Speichertemperatur | °C | -40 ~ +60 | ||||||||||||
| Installationstemperatur | °C | 15 | ||||||||||||
| Einrichtung der Windgeschwindigkeit | m/s | 0 | ||||||||||||
| Temperatur bei Max. Windgeschwindigkeit | °C | 5 | ||||||||||||
| Max. Windgeschwindigkeit | m/s | 25 | ||||||||||||
| Temperatur bei Max. Eis | °C | - 5 | ||||||||||||
| Windgeschwindigkeit maximal. | m/s | 10 | ||||||||||||
| Eisdeckungsdicke | mm | 5 | ||||||||||||
| Installieren von Sag | % | 1.86 | ||||||||||||
Kabelparameter:
| Artikel 1 | Spezifikation | |||||||||||||
| Faserzahl | 4 bis 8 | 10 bis 18 | 14 bis 24 | 38 bis 48 | 38 bis 48 | 50 bis 60 | 62 bis 72 | 74 bis 84 | 86 bis 96 | 98 bis 108 | 110 bis 120 | 122 bis 132 | 124 bis 144 | |
| Anzahl der losen Röhren | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Füllstoffzahl | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Farbige Beschichtungsfasern | Außendurchmesser | 245 ± 10 μm | ||||||||||||
| Farbe | Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Lila, Rosa, Türkis | |||||||||||||
| | Außendurchmesser | 20,0 ± 0,1 mm | ||||||||||||
| Material | PBT | |||||||||||||
| Farbe | Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Lila, Rosa, Türkis | |||||||||||||
| Füllmittel (Rohr) | Thixotropische Gelee | |||||||||||||
| | Mittelstärkenmaterial | FRP | ||||||||||||
| Durchmesser der Mittelstärke | 2.2 mm2 | |||||||||||||
| Aramidgarne | ||||||||||||||
| Teile aus Aramidgarn | 4.6mm2 | |||||||||||||
| Wasserverstopfung | Wassersperrband/Wasser aufblasbares Material | |||||||||||||
| | Stärke | 2.0 mm | ||||||||||||
| Durchmesser | 9.5 mm | 9.5 mm | 9.5 mm | 90,8 mm | 90,8 mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| Material | PE/AT | |||||||||||||
| Farbe | Schwarz | |||||||||||||
