Ausgezeichnete Zugfestigkeit ADSS Glasfaserkabel 12-144 Kern Single Double Jacket für Netzwerkkommunikation
Netzwerkkommunikation ADSS Glasfaserkabel
,Excellent Tensile ADSS Glasfaserkabel
Beschreibung
Dieses "All Dielectric Self-Supporting (ADSS) " Kabel ist für kurze, mittlere und lange Strecken in der Luft selbsttragende Anwendungen ausgelegt.ADSS-Kabel bietet Kabelfernsehbetreibern eine schnelle und wirtschaftliche EinsatzmethodeEs eignet sich für Stromübertragungsnetze mit mittlerer und kurzer Spannweite und auf komplexem Gelände wie Flüssen, Bergen usw.

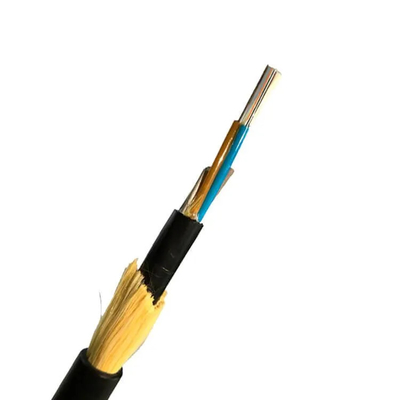

Das Kabel besteht aus 5 bis 36 Bündeln mit Schläuchen oder Füllstoffen, die bis zu drei Schichten um die zentrale Verstärkung herum gewickelt und mit einer PE-Außenhülle befestigt werden.Alle Kernfasern sind mit wasserdichtem Klebstoff gefülltDer Füllstoff kann verwendet werden, um die Form des Kabels zu erhalten.

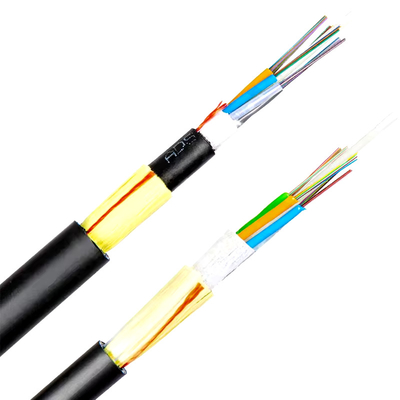

Das wasserdichte Band wird in einer Spirale um den Kabelkern gewickelt. Die Aramiddrähte sind in einer Spirale angeordnet, um den Umfang des Kabels zu stärken.Die Außenhülle umhüllt eine Schicht aus Aramiddraht festDie Kabelschicht umfasst eine optionale Innenpoliethylen- und eine äußere Polyethylen- oder AT- (Anti-Slip-) Schicht.das Material der Außenhülle AT verwendet wird. Mit der AT-Außenhülle kann die maximale elektrische Feldstärke am Arbeitspunkt 35 KV erreichen. Für Fernbewegungen kann ein Doppelschicht-Hülle-Design in Betracht gezogen werden.Zusätzliche Zugdrähte können unter die Schicht gelegt werden, um sie leicht zu entfernen.
Physikalische Parameter
| Durchschnittliche Länge | Eis + Wind: 0 mm + 35 m/s | Eis + Wind: 12 mm + 30 m/s | ||||||
|---|---|---|---|---|---|---|---|---|
| Kabelüberdosierung (mm/in) | Kabelgewicht (kg/km) / ((lb/kft) | Max.Arbeitsspannung ((N/lb) | Maximal.Sag ((%) | Kabelüberdosierung (mm/in) | Kabelgewicht (kg/km) / ((lb/kft) | Max.Arbeitsspannung ((N/lb) | Maximal.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | Schnittstellen mit einem Durchmesser | 2 | 13.8/80.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108. Ich weiß.05 | Für die Zwecke der Verordnung (EG) Nr. 1049/2009 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140. Das ist nicht wahr.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | Schnittstellen | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* Die obigen Tabellen decken nicht alle verfügbaren Typen ab. Andere ADSS-Kabel können auf Wunsch des Kunden nach unterschiedlichen Spannweiten und Schwungumgebungen hergestellt werden.
| Mindestbiegungsradius: | Maximale Drucklast: | 4000 N | |
| In Betrieb: | 20 × OD | Wiederholte Auswirkungen: | 4.4 N.m (J) |
| Während des Betriebs | 10×OD für ungepanzerte Kabel | Drehung (Torsion): | 180 × 10 mal, 125 × OD |
| 20×OD für gepanzerte Kabel | Zyklische Beugung: | 100 Zyklen | |
| Temperaturbereich: | |||
| Betriebstemperaturbereich: | -40°C (-40°F) bis +70°C (+158°F) | Zerschlagfestigkeit: | 263N/cm (1250lb/in) |
| Speichertemperaturbereich: | -50°C ((-58°F) bis +70°C ((+158°F) |
